1.一種自助互聯型多功能健康一體機，包括測量?jī)x本體，測量?jī)x本體底部設有測重盤，測高桿垂直設置在測重盤上表面，其特征在于：所述測高桿上設有嵌入式主機以及與嵌入式主機連接的刷卡識別區、體檢附屬設備、工具箱和體檢小票打印機，所述嵌入式主機包括核心主控制板、與核心主控制板連接的顯示設備和專用設備管理控制主板以及無線WiFi模塊，所述核心主控制板分別連接刷卡識別區體檢小票打印機，專用設備管理控制主板通過有線方式或無線方式連接體檢附屬設備以及側重盤和測高桿，還包括云端服務器，所述專用設備管理控制主板用于將測重盤和測高桿采集的體重和身高的測量結果以及體檢附屬設備的體檢結果生成測量報告后發送至核心主控制板，核心主控制板將體檢結果通過二維碼的形式在顯示設備上展示并通過無線WiFi模塊發送至云端服務器，用戶通過手持設備中的微信的圖像識別二維碼掃描直接識別顯示設備上的二維碼獲取測量報告或者通過手持設備中的微信綁定用戶進行云訪問云端服務器獲取測量報告。
2.根據權利要求1所述的自助互聯型多功能
健康一體機，其特征在于：所述專用設備管理控制主板設有有線連接設備接口和無線設備連接模塊。
3.根據權利要求1所述的自助互聯型多功能
健康一體機，其特征在于：所述體檢附屬設備包括但不限于血壓計、脂肪儀、體溫計、血氧儀、血糖儀、心電圖、打印機、肺功能儀。
4.根據權利要求1所述的自助互聯型多功能
健康一體機，其特征在于：所述顯示設備采用LED液晶顯示屏。
5.根據權利要求1所述的自助互聯型多功能
健康一體機，其特征在于：所述嵌入式核心主控制板采用嵌入式系統，所述嵌入式系統包括但不限于android、windows系統。
6.根據權利要求4所述的自助互聯型多功能
健康一體機，其特征在于：所述LED液晶顯示屏與核心主控制板為一體結構。
說明書
自助互聯型多功能
健康一體機
技術領域
本實用新型涉及電子計量設備領域，特別是一種自助互聯型多功能
健康一體機，具體是一種支持無線和有線連接管理一體化多項體檢附屬設備且支持多媒體顯示，智能數據管理分析互聯的一體化裝置。
背景技術
目前，
健康一體機產品領域，傳統設備多項體檢多采用另配電腦輔助作為主機，測量體檢過程比較繁瑣，且需要人工指導參與。測量后的結果需要指定時間、地點另行打印或查詢等操作，造成人工成本和紙張的浪費以及造成體檢人員的不便。數據傳輸方面往往存儲在本地或者通過另外配置電腦進行打印和傳輸通信。傳統設備無法滿足測量結果直接發送到體檢人員手持設備（包括但不限于手機、平板電腦）上。在無網絡時無法進行數據云存儲、云分析。多項體檢方面?zhèn)鹘y(tǒng)產品無法作為主設備對附屬從設備進行無線和有線智能管理。
對于傳統設備多項體檢多采用另配電腦輔助作為主機，需要人工進行指導測量，且連接多項體檢設備時無法自動智能的切換。顯示方面多采用數碼管或單色屏幕，不利于多媒體宣傳，播放多媒體宣傳廣告（包括但不限于視頻、圖片等）需要另外安裝顯示設備。測量過程需要人員的指導。測量后的結果需要指定時間、地點另行打印或查詢等操作，造成了資源的浪費。體檢數據不能實時進行共享，導致體檢人員不同機構/部門需要多次進行相同體檢。不能直接發送到體檢人員的手持設備（包括但不限于手機、平板電腦）上，體檢人員無法實時關注自己的健康數據等缺陷。多項體檢時，傳統設備無法作為智能管理者。
發明內容
本實用新型的目的是要解決現有技術問題的不足，提供一種自助互聯型多功能
健康一體機，多項體檢時，專用設備管理控制主板，可進行有線或無線進行設備連接，并可智能的進行切換。多媒體廣告宣傳直接顯示在一體化的液晶屏幕，測量時可進行引導式的提示（包括但不限于語音、文字、動畫提示）。提供識別刷卡（包括但不限于ID、IC、身份證、社保卡、就診卡）設備和人員信息輸入功能。測量結果自身分析后顯示或生成可識別的信息（呈現形式包括但不限于二維碼圖像、音頻），體檢人員可直接運用手持設備（包括但不限于手機、平板電腦）中微信的圖像識別二維碼掃描技術，識別后返回健康報告，同時運用體檢人員手持設備連接網絡可進行云存儲、云分析。另外一體化設備嵌入無線網絡通信模塊（包括但不限于網線、WiFi、4G），可直接實時上傳到數據處理中心。一體化裝置擁有專用無線和有線連接設備控制主板，可與一體化多項體檢附屬設備進行無線或有線的數據通信。
為達到上述目的，本實用新型是按照以下技術方案實施的：
自助互聯型多功能
健康一體機，包括測量?jī)x本體，測量?jī)x本體底部設有測重盤，測高桿垂直設置在測重盤上表面，所述測高桿上設有嵌入式主機以及與嵌入式主機連接的刷卡識別區、體檢附屬設備、工具箱和體檢小票打印機，所述嵌入式主機包括核心主控制板、與核心主控制板連接的顯示設備和專用設備管理控制主板以及無線WiFi模塊，所述核心主控制板分別連接刷卡識別區體檢小票打印機，專用設備管理控制主板通過有線方式或無線方式連接體檢附屬設備以及側重盤和測高桿，還包括云端服務器，所述專用設備管理控制主板用于將測重盤和測高桿采集的體重和身高的測量結果以及體檢附屬設備的體檢結果生成測量報告后發送至核心主控制板，核心主控制板將體檢結果通過二維碼的形式在顯示設備上展示并通過無線WiFi模塊發送至云端服務器，用戶通過手持設備中的微信的圖像識別二維碼掃描直接識別顯示設備上的二維碼獲取測量報告或者通過手持設備中的微信綁定用戶進行云訪問云端服務器獲取測量報告。
進一步的，所述專用設備管理控制主板設有有線連接設備接口和無線設備連接模塊。
優選地，所述體檢附屬設備包括但不限于血壓計、脂肪儀、體溫計、血氧儀、血糖儀、心電圖、打印機、肺功能儀。
所述顯示設備采用LED液晶顯示屏。
優選地，所述嵌入式核心主控制板采用嵌入式系統，所述嵌入式系統包括但不限于android、windows系統。
優選地，所述LED液晶顯示屏與核心主控制板為一體結構。
與現有技術相比，本實用新型采用專用的設備管理控制主板，可穩定的控制多項設備進行連接、控制、數據處理等。采用LED液晶屏不但能顯示文字且支持多媒體的顯示，也可進行引導式的智能提示（包括但不限于語音、文字、動畫提示）可有效避免人員的指導參與。采用嵌入式系統，并采用專用設備管理控制主板，可智能管理外部設備，同時能夠快速生成待識別信息（包括但不限于圖像二維碼、音頻識別信息），直接運用手持設備微信識別測量設備信息，可以滿足測量設備無網絡情況下，進行云服務器分析同時測量報告及時發送給體檢用戶。也可在有網絡（包括但不限于網線、WiFi、4G）時直接上傳到數據處理中心，進行大數據分析、存儲、共享等操作，可輕松對接醫院、體檢中心、健康指導中心等，方便醫生、營養師、健身教練的介入指導。
附圖說明
圖1為本實用新型的結構示意圖。
圖2為本實用新型的嵌入式主機的內部結構圖。
圖3為本實用新型的專用設備管理控制主板的結構示意圖。
圖4為本實用新型使用時的數據交互通信連接原理圖。
具體實施方式
下面結合附圖以及具體實施例對本實用新型作進一步描述，在此實用新型的示意性實施例以及說明用來解釋本實用新型，但并不作為對本實用新型的限定。
如圖1、圖2、圖3、圖4所示的一種自助互聯型多功能健康一體機，包括測量?jī)x本體，測量?jī)x本體底部設有測重盤1，測高桿2垂直設置在測重盤1上表面，測重盤1主要測量體重，測高桿2利用超聲波測量身高，所述測高桿2上設有嵌入式主機以及與嵌入式主機連接的刷卡識別區4（包括但不限于ID、IC、身份證、社保卡、就診卡）、體檢附屬設備5、工具箱6和體檢小票打印機7，工具箱6可以用于存放需要通過無線連接方式練級的體檢附屬設備5，所述嵌入式主機包括核心主控制板31、與核心主控制板31連接的顯示設備32和專用設備管理控制主板34以及無線WiFi模塊33，所述嵌入式核心主控制板31采用嵌入式系統，所述嵌入式系統包括但不限于android、windows系統，顯示設備32采用LED液晶顯示屏，LED液晶顯示屏與核心主控制板31為一體結構，LED液晶屏和嵌入式主機，主要播放多媒體、生成識別信息和與測量人員互動、進行數據分析、外部附屬設備管理和數據通信。所述核心主控制板31分別連接刷卡識別區4和體檢小票打印機7，所述專用設備管理控制主板34設有有線連接設備接口341和無線設備連接模塊342，專用設備管理控制主板34通過有線方式或無線方式連接體檢附屬設備5以及側重盤1和測高桿2，核心主控制板：型號ZZSH-CORE-002，作為主要智能控制中心，內置嵌入式系統，主要進行數據顯示、管理、分析、傳輸，無線WiFi模塊33：型號SH-100WiFi,主要與云端或局域服務器網進行數據傳輸，專用設備管理控制主板34：型號ZZSH-W&H-003/C，主要進行有線或無線一體化多項體檢附屬設備連接、控制、管理，并可進行自動智能的設備切換，有線連接設備接口341主要進行有線多項體檢附屬設備連接，無線設備連接模塊342：型號BT 4.0和ZigBee，主要與一體化多項體檢附屬設備進行無線連接；所述體檢附屬設備5包括但不限于血壓計、脂肪儀、體溫計、血氧儀、血糖儀、心電圖、打印機、肺功能儀，還包括云端服務器，所述專用設備管理控制主板34用于將測重盤1和測高桿2采集的體重和身高的測量結果以及體檢附屬設備5的體檢結果生成測量報告后發送至核心主控制板31，核心主控制板31將體檢結果通過二維碼的形式在顯示設備32上展示并通過無線WiFi模塊33發送至云端服務器，用戶通過手持設備中的微信的圖像識別二維碼掃描直接識別顯示設備上的二維碼獲取測量報告或者通過手持設備中的微信綁定用戶進行云訪問云端服務器獲取測量報告，該測量報告包括飲食建議、健康指導等內容。

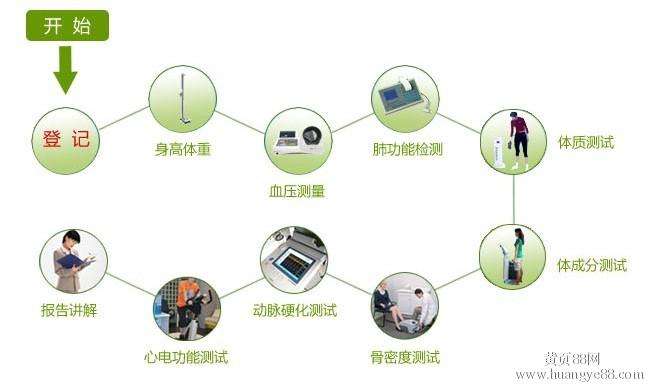

當測量人員進行刷卡或者輸入信息，選擇測量項目，比如：項目為身高體重，站在測重盤1上，會語音和界面文字、動畫等智能引導式提示調整好測量姿勢開始測量，同時測高桿2將自動測量身高，測量完畢后，測量結果以報告附帶二維碼的形式通過LED液晶屏展示，在有網絡時可直接上傳數據到云端服務器，無網絡時測量人員可直接使用手持設備（包括但不限于手機、平板電腦）中微信的圖像識別二維碼掃描技術，微信識別成功后，將直接用戶手機連接網絡進行用戶關聯、數據云分析存儲等，同時用戶可及時得到測量健康報告。此LED液晶屏由嵌入式系統控制顯示內容，可以不斷的循環播放多媒體內容，支持遠程及U盤更新內容，體檢附屬設備5，專用設備管理控制主板34可自動智能的切換體檢設備，測量流程及呈現形式與身高體重相同。
本實用新型的技術方案不限于上述具體實施例的限制，凡是根據本實用新型的技術方案做出的技術變形，均落入本實用新型的保護范圍之內。
